鄭州冠德機械設計制造電廠鍋爐除塵灰氣力輸送設備系統，冠德機械為山東臨沂某供熱公司1×75t/h和1×45t/h鍋爐氣力輸灰改造配套完整的稀相氣力輸送系統應用，將鍋爐產生的干灰利用低壓稀相氣力輸送系統進行收集、輸送至70米外2座灰?guī)欤�鄭州冠德電廠除塵灰氣力輸送應用選型實用可靠，維護方便經濟合理，一次投資運行費用低，綜合效益高，符合環保要求，無二次污染，得到山東臨沂市縣供熱公司好評。

鄭州冠德氣力輸灰技術工藝布置方案
鄭州冠德本項目方案應用于山東臨沂某供熱服務有限公司1×75t/h、1×45t/h鍋爐氣力輸灰改造配套完整的氣力輸灰系統，75t/h鍋爐除灰系統出力5t/h（按160%計算設計），45t/h鍋爐除灰系統出力5t/h（按160%計算設計），料封泵氣力輸灰灰氣比8:1，稀相輸灰料封泵管道流速16-19m/s，包括整個系統的設計、結構、性能、制造和安裝、試驗、系統調試等方面；本工程是總包交鑰匙工程（不含土建），輸送水平距離70米，爬升高度20米，灰?guī)旄鶕?jù)氣力輸送系統工藝配備灰?guī)旄綄僭O(shè)備，公用設備干濕排灰均按100t/h建設配套。
1、本期工程為1×75t/h鍋爐及1×45t/h鍋爐除塵器輸灰系統。

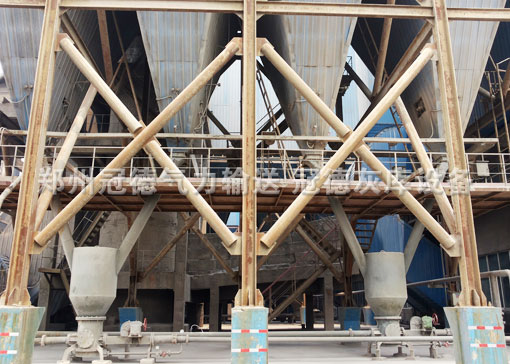

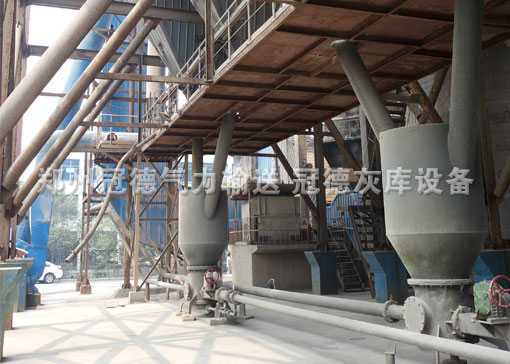

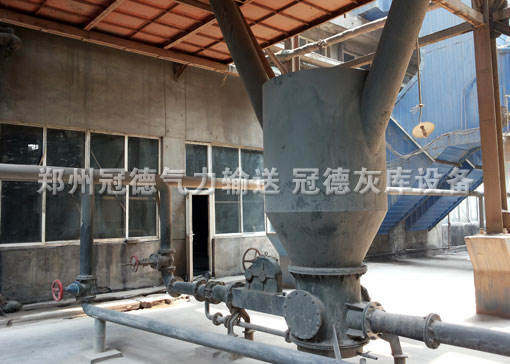

2、75t/h鍋爐除塵器下為3個下料口，第一個下料口為電除塵，二、三下料口為布袋除塵器，項目設計在一電場下放置一臺氣力輸灰泵，配套一臺羅茨鼓風機為氣源（另外設置一臺風機備用），通過一條φ159的管道輸送至灰?guī)欤欢�布袋、三布袋共用一臺輸灰泵配套一臺羅茨風機為氣源（此處風機一用一備），用一條φ133的管道輸送至灰?guī)臁?BR>3、45t/h鍋爐除塵器下共4個下料口，第一個下料口為電除塵，二、三、四下料口為布袋除塵器，項目設計一電場、二布袋共用一臺氣力輸灰泵，三布袋、四布袋共用一臺料封泵，兩臺輸送泵配一臺羅茨風機為氣源，（此處備用風機和75t/h鍋爐備用風機共用），并聯使用一條φ159的管道輸送至灰?guī)臁?BR>4、兩臺鍋爐除塵器下共安裝4臺LGFB150型氣力輸灰料封泵，5臺羅茨鼓風機（2臺備用），三條輸送管道，輸送管道采用流體用φ133鋼管一條，φ159鋼管兩條，彎頭采用90°的陶瓷耐磨彎管，每個輸送單元系統獨立成體系，互相獨立運行。
5、稀相輸送管道磨損較小，本項目輸送管道采用普通鋼管即可；在管道轉彎處，由于氣流會對管道造成沖刷，在此處配備內襯陶瓷的專用耐磨彎頭。

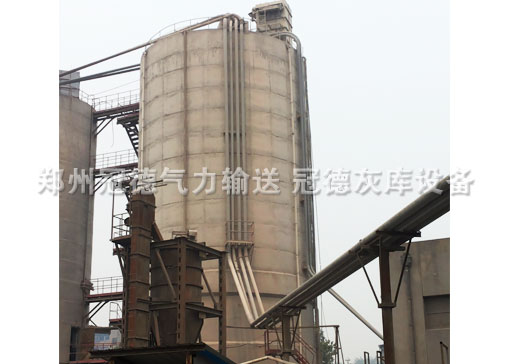

6、每臺灰?guī)鞄祉攲釉O(shè)置一臺DMC-72布袋脈沖除塵器。
7、灰?guī)焐显O(shè)計一臺508壓力釋放閥，于保護灰?guī)烀馐芩查g壓力變化造成的傷害。
8、灰?guī)煸O(shè)置高低料位計檢測料位，高低料位計信號發出時停止本單元輸送系統。
9、灰?guī)旆呕以O(shè)計為干濕兩用排灰設備，極大的提高了粉煤灰的利用價值。
10、灰?guī)煜虏吭O(shè)置氣化裝置，羅茨風機產生的氣化風進入到氣化板使粉煤灰的流動性能更好，極大的提高了放灰效果。

鄭州冠德氣力輸灰系統主要設備選型
針對山東臨沂供熱公司1×75t/h鍋爐及1×45t/h鍋爐除塵器氣力輸灰系統工藝布置方案，鄭州冠德機械為客戶配套的主要設備有：連續氣力輸送料封泵LGFB150型4套，175型羅茨風機3臺兩用一備（壓力49kPa、風量25立方每分、功率30kW），150型羅茨風機2臺一用一備（壓力49kPa、風量16立方每分、功率22kW）；灰?guī)煸O(shè)備有庫頂脈沖布袋除塵器DMC-72型2臺，干灰散裝機LGSZ100型，QHB300×150氣化板一庫一套，灰?guī)鞄祉?A href="http://www.hmwheel.com/Product-2.html">SF508真空壓力釋放閥各一臺，灰?guī)旄叩土衔挥?jì)射頻導納式各一套，濕排灰雙軸加濕攪拌機SZJ100型功率22kW各一臺，電控柜一面就地控制。

鄭州冠德機械庫底卸灰設備汽車干灰散裝機
干排灰裝置選用干灰散裝機，型號LGSZ100，裝車能力100t/h，干灰散裝機系統設有散裝頭升降裝置，下料開關系統，揚塵收集系統。
LGSZ-100型干灰散裝機為鄭州冠德機械引進技術，并吸收國內同類裝置的先進技術和多年實踐經驗，結構新穎。
內部伸縮管采用多節金屬套管組成，抗磨損，使用壽命長。
負壓吸塵風機采用9-19高壓風機，并吸塵結構進行了重大改進，吸塵時無粉塵外逸，工作時壓力高（壓力達3.5kPa），排塵高度高，距離遠，便于集中除塵。
散裝機伸縮外套管采用滌綸帆布，抗磨損、耐折疊。
冠德干灰散裝機相比常規散裝機設備，增設了手動和自動兩用控制系統，由于散裝頭和內部套管全部為金屬結構，升降驅動平穩，裝車時散裝頭無飄動和歪斜現象。

鄭州冠德SF508型真空壓力釋放閥用于灰?guī)毂Ｗo(hù)，在灰?guī)爝\(yùn)行中，使灰?guī)烀馐苓^高的正壓和過低的負壓影響，是灰?guī)斓陌踩�裝置。

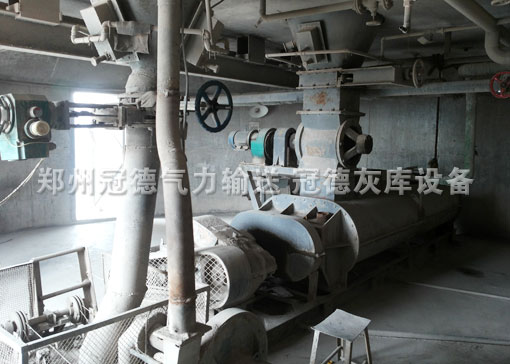

鄭州冠德加濕攪拌機
鄭州冠德機械攪拌加水裝置SZJ型雙軸加濕攪拌機采用柱狀噴嘴和霧狀噴嘴相結合技術，使攪拌物料充分均勻混合；攪拌葉片端部復合高強度耐磨材料，使用壽命長；殼體密封式結構，在攪拌過程中無粉塵外逸。
為保證雙軸攪拌機平穩開機并在停機時排凈內部濕灰，在其控制邏輯中，設置有延時連鎖裝置，加濕攪拌機配套的電動鎖氣器只有在雙軸攪拌機啟動并延時（可調）后，方可啟動；關機時，必須在電動給料機關機并延時（可調）后，才能停止雙軸攪拌機電機，考慮到意外情況及系統運行安全，控制裝置配備有緊急停車按鈕，按下緊急停車按鈕，系統立即停止運行。

鄭州冠德機械1×75t/h、1×45t/h鍋爐氣力輸灰系統設備在山東臨沂縣級供熱公司得到高效經濟的運用，操作量少，連續不斷輸灰，自動調整出力，送灰效果優良可靠，低壓力設備管道閥門不宜磨損，給山東臨沂業主提高了經濟效益，鄭州冠德機械堅持走精品化成套設備發展道路，在每個氣力輸灰項目中牢固樹立企業員工精品化意識，設備制造后充壓測試，保證客戶使用高效經濟環保。
